锯齿波跳汰机

锯齿波跳汰机01产品简介锯齿波跳汰机是现代重选设备之一,由于其处理能力大,选别粒度范围广,操作维护简单,作为粗选或精选被广泛用于选别砂金、锡、钛、赤铁、铁矿、...


产品详情

技术参数

01产品简介


    锯齿波跳汰机是现代重选设备,由于其处理能力大,选别粒度范围广,操作维护简单,作为粗选或精选被广泛用于选别砂金、锡、钛、赤铁、铁矿、煤等矿物,特别是在锰矿、重晶石选矿领域中得到了广泛应用。

传统的跳汰机多为圆周偏心驱动,其跳汰脉动曲线多为正弦波形,由于隔膜运动产生的上升、下降水流速度和作用时间基本相同,因此,不利于跳汰床层松散及矿粒按比重分层,从而影响了设备的选别比和回收率。

锯齿波跳汰机是根据跳汰床层理论分层规律,在传统跳汰机基础上进行研制和改进的一种节能重选设备,其跳汰脉动曲线呈锯齿形,使上升水流快于下降水流:上升时间短、下降时间长;克服了正弦波,脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷,增强了床层的松散度,缓解了吸入作用,使矿物中的重矿粒得到充分沉降,大大提高了设备的选别比能力和回收率。其与正弦波跳汰机对比分别提高:Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%;耗水量减少30%-40%,占地面积减少1/3,且冲程可调整,由于采用电磁调整电机进行冲次无级调节。其性能达到国内先进水平,是目前较理想的节能重选设备。


02工作原理


      跳汰机属于深槽型中选设备。所有的跳汰机均具有跳汰室。鼓动水流运动的作机构和产品排出机构。跳汰室内筛板由冲孔钢板、编织铁筛网或箅条做成,水流通过筛板进入跳汰室应使床层升起不大的高度并略呈松散状态,密度大的颗粒因局部压强及沉降速度较大而进入底层,密度小的颗粒则转移到上层。当水流下降时,密度大的细小颗粒还可通过逐渐紧密的床层间隙进入下层,补充按密度的分层鼓动水流运动的机构在早年采用活塞,活塞室设在跳汰室旁侧,下部连通,由偏心连杆机构带动活塞上下运动。


03性能特点

一、处理能力大,选别粒度范围广

二、高富集比和高回收率

三、易安装,易操作,易维护

四、锯齿波跳汰脉动曲线使重矿物更容易下沉

五、比传统跳汰机省水30-40%

六、采用可调速电机

七、适用于选别砂金、锡、钛、赤铁、铁矿、煤等矿物,特别是在锰矿、重晶石选矿领域中得到了广泛应用

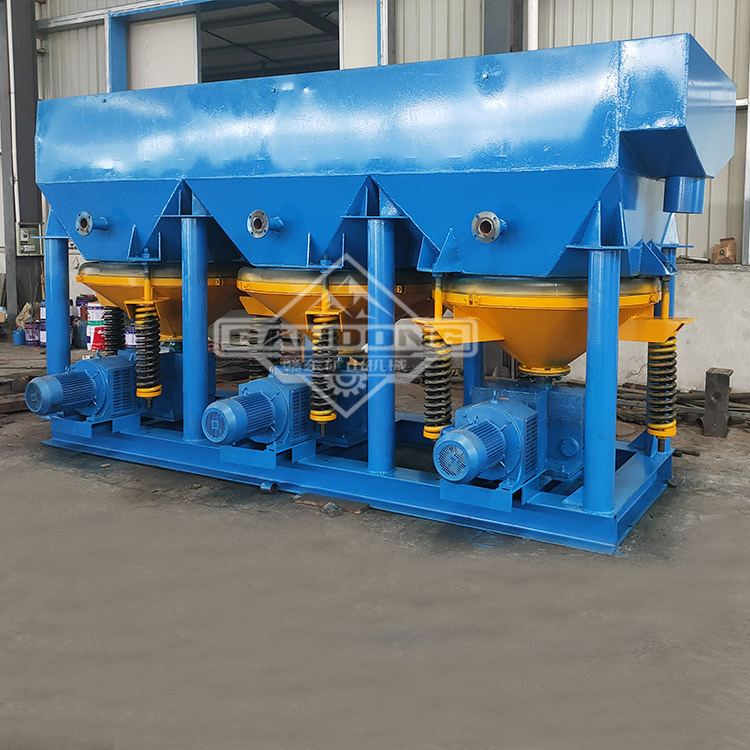

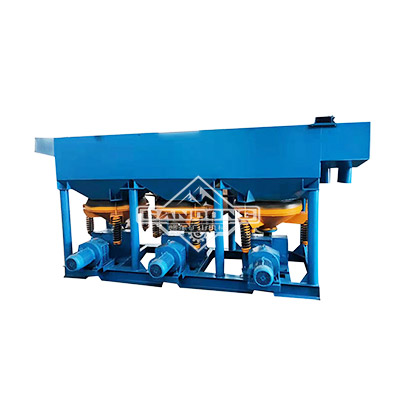

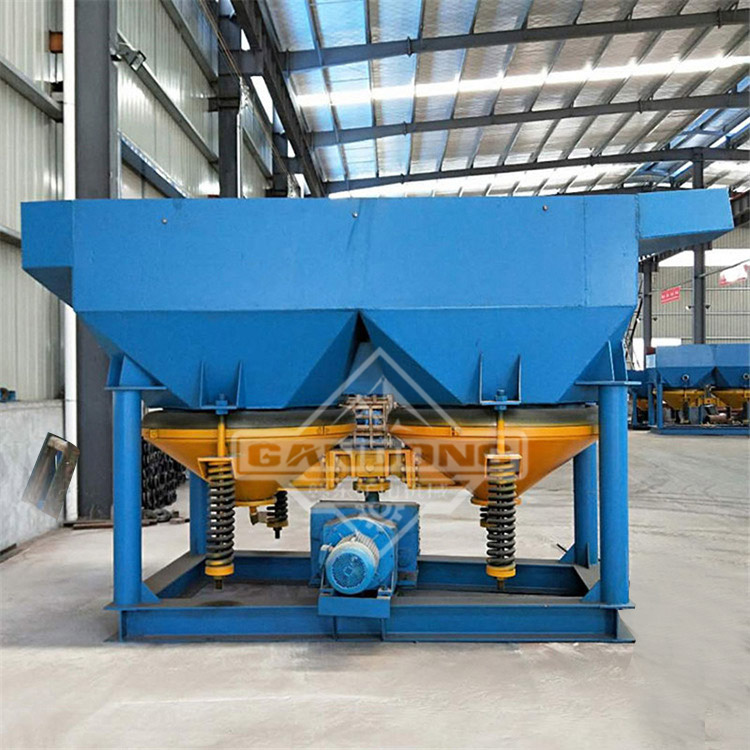

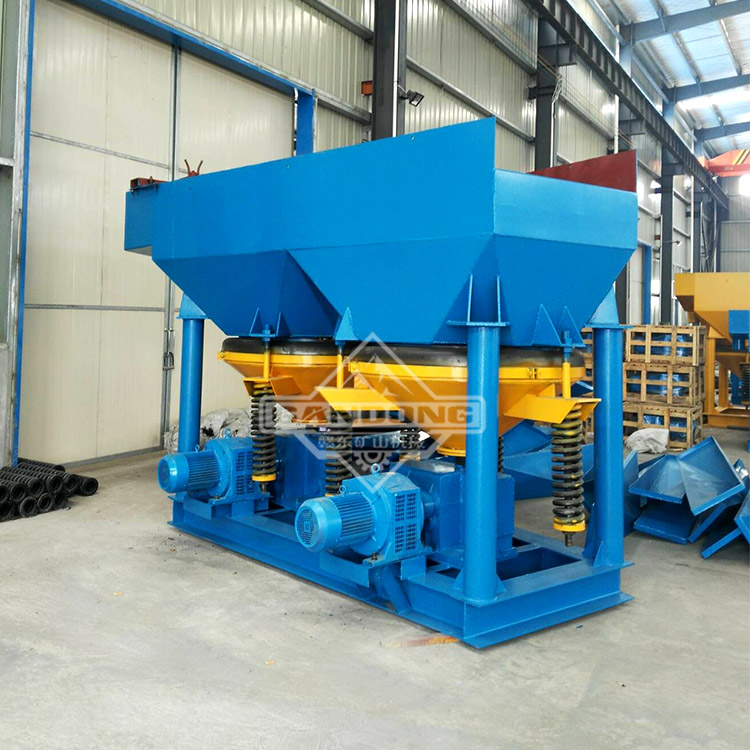

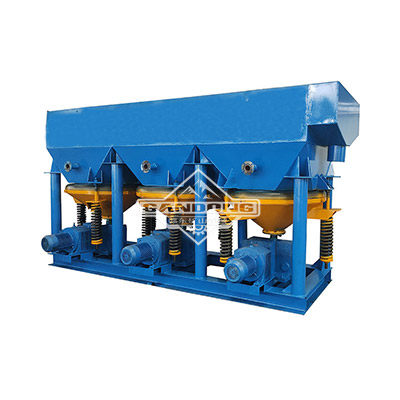

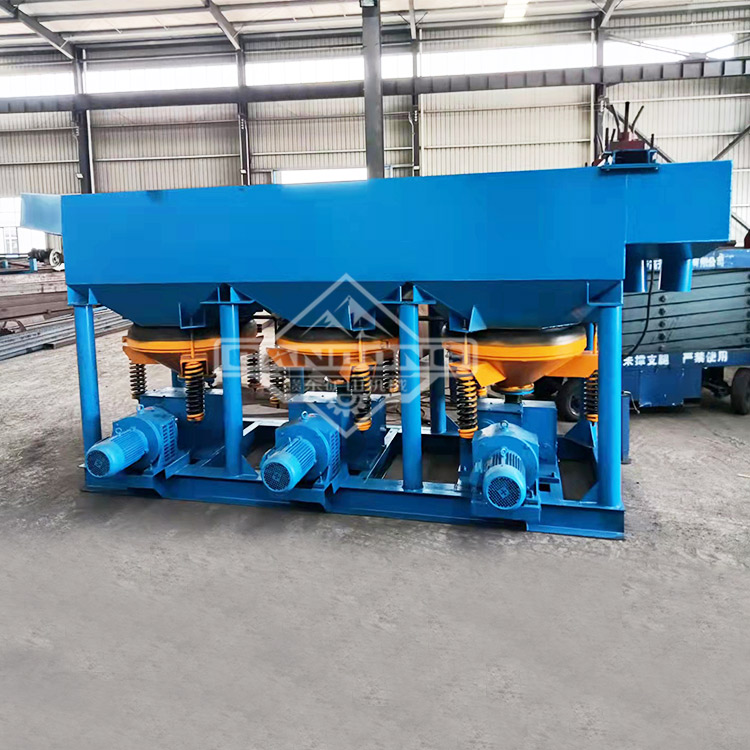

04设备图片






05技术参数

型号

跳汰室

隔膜

给矿

粒度(mm)

补充水量 (m3/t)

补充水压力(Mpa)

处理能力(t/h)

功率

(kw)

外形尺寸

(mm)

重量 (Kg)

形状

面积(m2)

冲程 (mm)

冲次

(r/min)

JT0.57-1

梯形

0.57

8.5—12

10—17

12-21

80-180

<6

1-2

0.05

1.5-3

1.5

1550×780×1530

610

JT1-1

梯形

1.04

<10

2-3

2.5-5

2.2

2270×1110×1890

900

JT2-2

矩形

2.28

<10

2-4

5-10

3

3225×1550×2050

1640

JT3-1

梯形

3

12-30

50-125

<10

3-6

7.5-15

5.5

2745×2000×3030

3085

JT4-2

矩形

4

25-57

<25

4-8

8-20

7.5

4240×1992750

3098

JT4-2S

矩形

4

25-57

<25

4-8

8-20

4×2

4240×1992750

3500

JT5-2

梯形

4.86

12-30

<10

3-6

12-25

7.5

3600×2000×2600

4500

JT6-3

矩形

2*3

25-57

<25

4-8

12-30

5.5kw*3

5400×2100×2700

7000
