四层摇床
01优势和特点
l 惯性床头结构巧妙，垂直分力自相平衡。无垂直向激振力，故不产生垂直跳动。可安装在高层楼板上，或座落式支架上
l 悬挂式结构，摩擦功耗极小，节能减振，无笨重基础，安装高速灵活
l 采用耐磨层床条的玻璃钢床面，耐磨、防水、防干裂、防腐、变形小、维修少，使用寿命长
l 床面在统一床架上分层安装，易装易卸，提高单位占地面积的处理量。更换不同配重块即可改变摇床冲程
l 采用变频调速器，能轻松改变冲次以适应不同粒级和性质物料

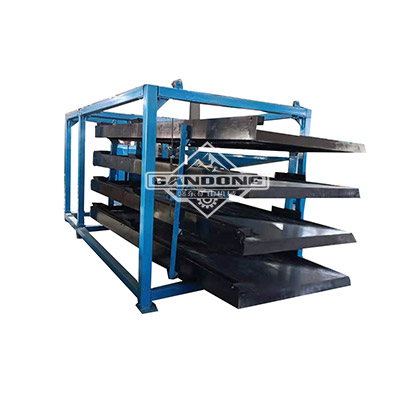

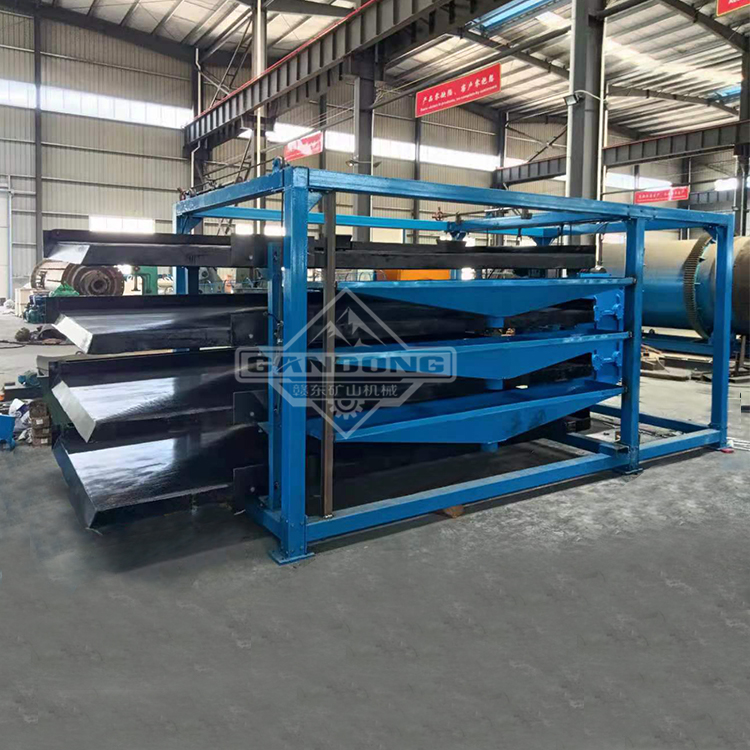

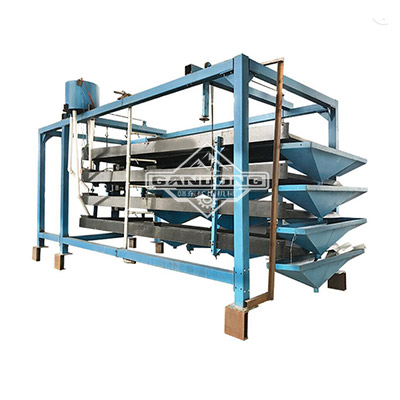

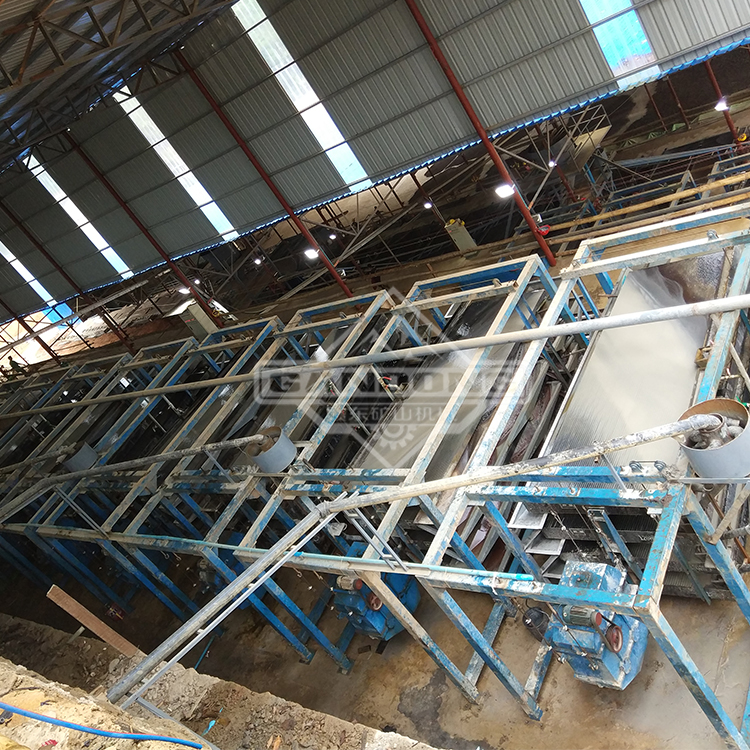

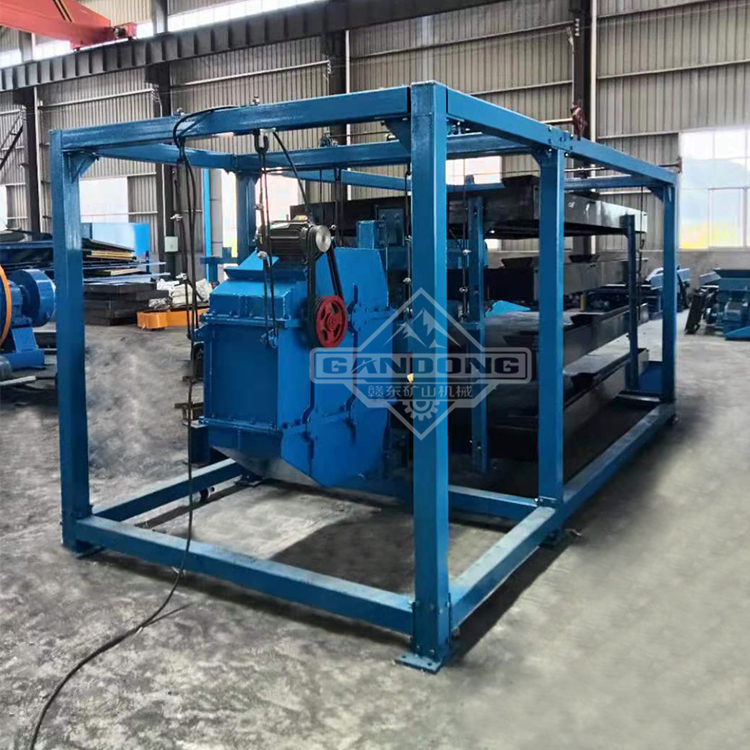

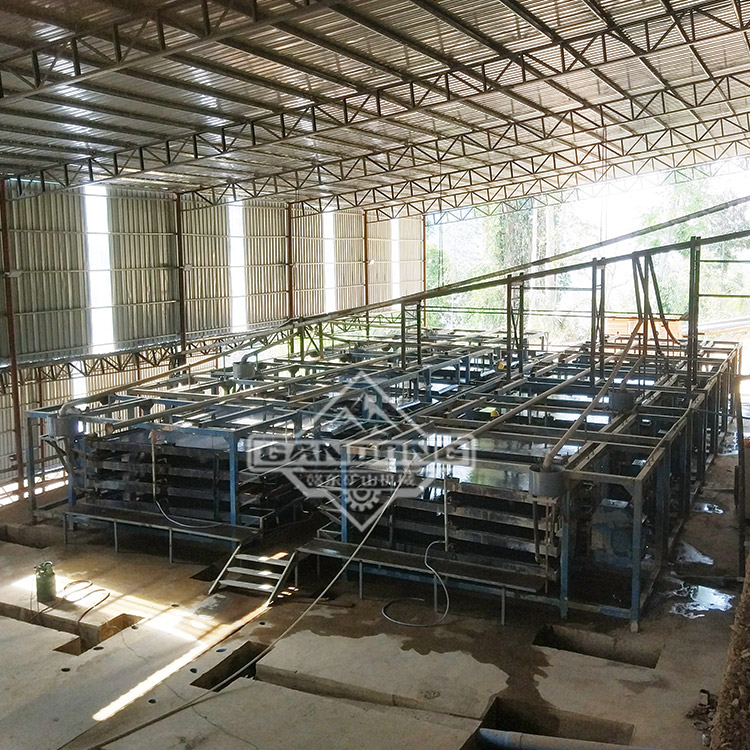

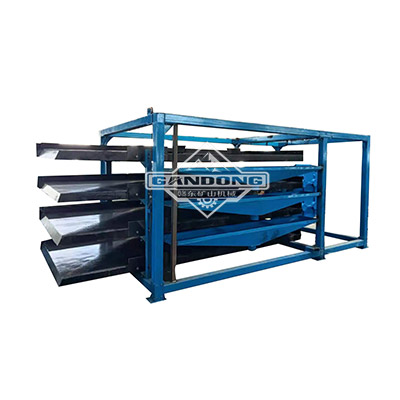

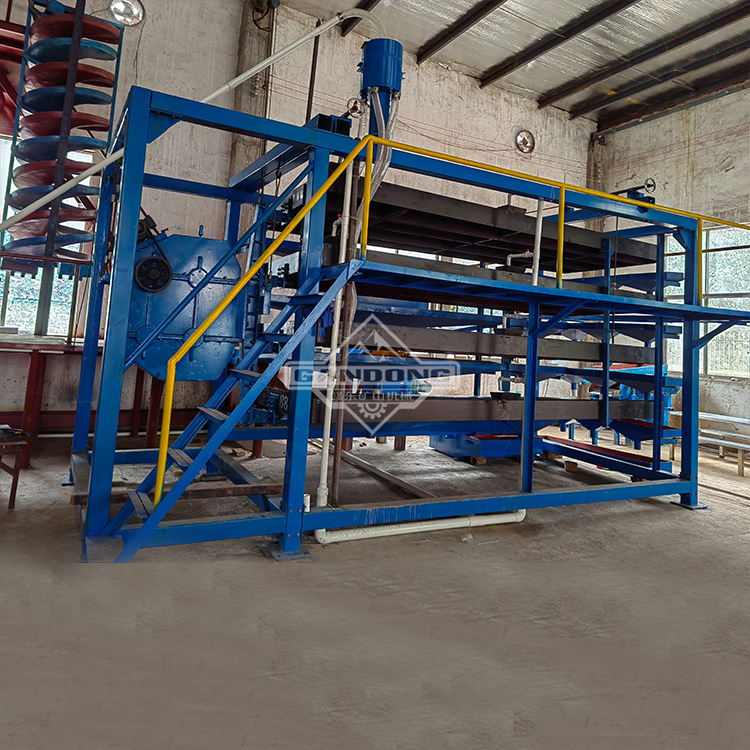

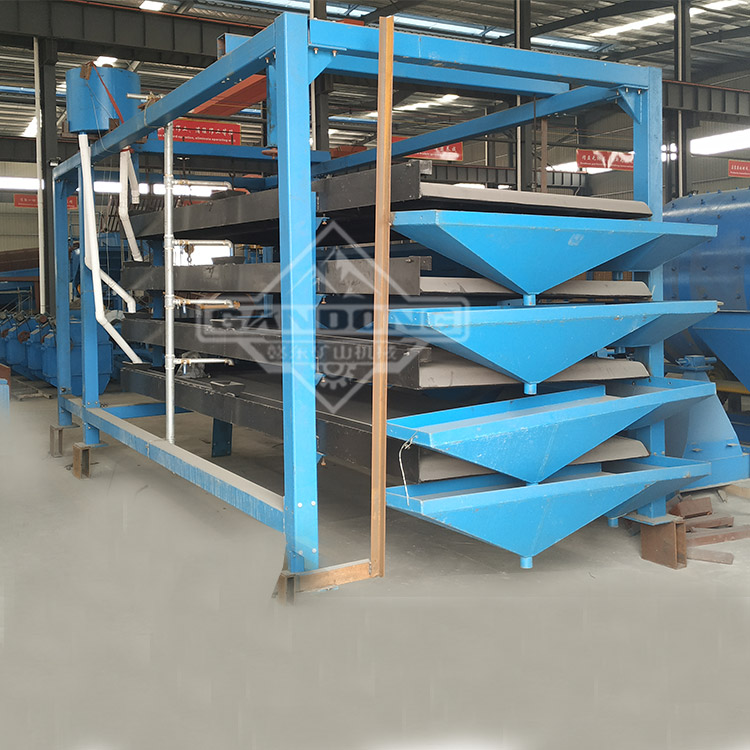

02设备图片
03技术参数
型号 | 3LYG | 4LYG | |||||
床面类型 | 粗砂床面 | 细沙床面 | 矿泥床面 | 粗砂床面 | 细沙床面 | 矿泥床面 | |
床面选矿面积 (m2) | 7.6 X 3 | 7.6 X 3 | 7.6 X 3 | 7.6 X 4 | 7.6 X 4 | 7.6 X 4 | |
床面 尺寸 Deck Size | 长度 (mm) | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 |
传动端宽度 (mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | |
精矿端宽度 (mm) | 1550 | 1550 | 1550 | 1550 | 1550 | 1550 | |
最大给矿粒度 (mm) | 2 | 0.5 | 0.074 | 2 | 0.5 | 0.074 | |
处理能力 (t/h) | 4-5 | 2-3 | 1.5-2.5 | 5-6.5 | 3-5 | 2-3.5 | |
给矿浓度 (%) | 20-30 | 18-25 | 15-20 | 20-30 | 18-25 | 15-20 | |
冲程 (mm) | 8、10、12、15、18、20、22 | ||||||
冲次 (r/min) | 270—360（变频调速） | ||||||
耗水量 (t/h) | 0.7-1 | 0.4-0.7 | 0.4-0.7 | 0.7-1 | 0.4-0.7 | 0.4-0.7 | |
刻槽断面形状 | 矩形、锯齿波、三角形三种可选 | ||||||
电机功率 (Kw) | 1.5Kw | 外形尺寸(mm) | 6330×2450×2660 | ||||
