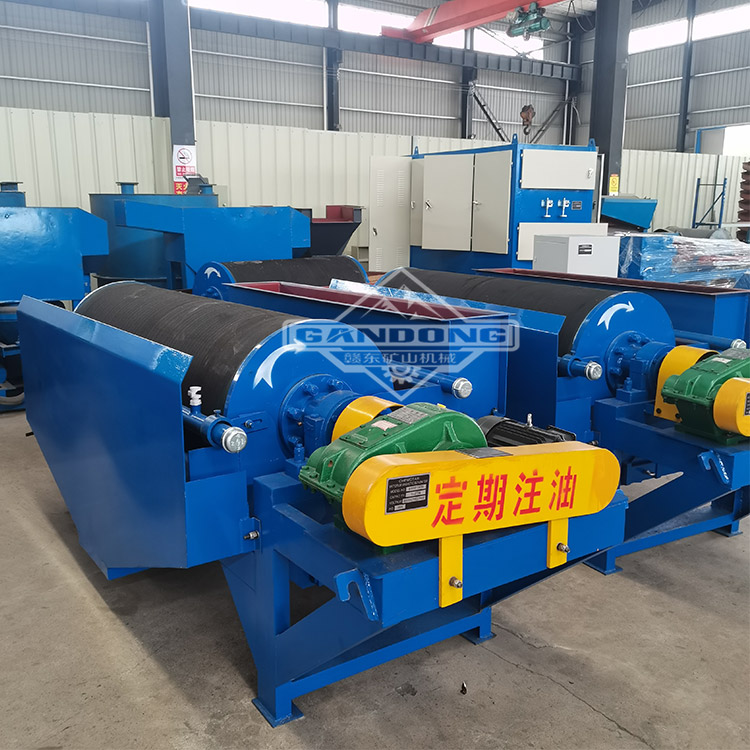

湿式永磁磁选机

点击 :

时间 : 2024-06-25

01产品简介

湿式永磁磁选机适用于矿山、选煤厂等单位，用于弱磁场湿式选别细颗粒的强磁性矿物，或者除去非磁性矿物中混杂的强磁性矿物。 CTS(N.B)系列永磁筒式磁选机磁场分旋转式、固定式两种机构，固定式主要适用于弱磁场湿式选别细颗粒的强磁性物质，或者除去非磁性矿物中的强磁性矿物，当浆注入磁场区时，其中强磁性矿物被吸附在圆筒表面，弱磁性和非磁性矿物被分先后排除，而吸附在圆筒的强磁性矿物随圆筒的旋转被带出磁场区。旋转式适用于细粒强(中强)磁性矿物的干选，由于高速旋转的作用，使磁性颗粒的磁滚翻次数大大高于普通磁选机，这对于破坏磁团聚，提高富矿比具有显著的效果，矿物经分选后被分离成磁性物和非磁性物两种，分别从各自的排矿口排出，该机适用于矿石粒度为6-0mm的粗选和精选。

该机有三种槽体：半逆流槽（CTB）；顺流槽（CTS）和逆流槽（CTN），分别适用于不同选别颗粒度及不同选别工艺的要求。

顺流槽（CTS）适用于矿石粒度为6-0mm的粗选和精选；

逆流槽（CTN）适用于矿石粒度为0.6-0mm的粗选和精选，以及选煤工业中重介质回收；

半逆流槽（CTB）适用于矿石粒度为0.5-0mm的粗选和精选，尤其适用于粒度为0.15-0mm矿物的精选。

产品特点是：采用计算机优化设计，磁路合理并严格选用高矫顽力，高剩磁的永磁体，确保磁性在长时间内不降低，保障用户的长远利益，整体结构可靠耐用。


主要技术参数表

型号	磁筒大小 mm	筒表面磁感应强度 mT			处理能力		功率 Kw	筒体转速 r/min	重量 Kg
型号	磁筒大小 mm	磁极几何中心值	扫选区平均值	最高磁感应强度	T/h	m ³/h	功率 Kw	筒体转速 r/min	重量 Kg
CTS(N.B)-46	400×600		130	160	1～3	5	1.1	45	600
CTS(N.B)-66	600×600		145	170	5～10	16	1.1	40	705
CTS(N.B)-69	600×900		145	170	8～15	24	1.1	40	830
CTS(N.B)-612	600×1200		145	170	10～20	32	2.2	40	990
CTS(N.B)-618	600×1800		145	170	15～30	48	2.2	40	1330
CTS(N.B)-712	750×1200	120	155	180	15～30	48	3	35	1500
CTS(N.B)-718	750×1800	120	155	180	20～45	72	3	35	2100
CTS(N.B)-918	900×1800	148	165	190	25～55	90	4	28	2900
CTS(N.B)-924	900×2400	148	165	190	35～70	110	4	28	3500
CTS(N.B)-1018	1050×1800	148	165	190	40～75	120	5.5	22	4000
CTS(N.B)-1021	1050×2100	160	240	280	45～88	140	5.5	22	4500
CTS(N.B)-1024	1050×2400	160	240	280	52～100	160	5.5	22	5000
CTS(N.B)-1030	1050×3000	160	240	280	65～125	200	7.5	22	6200
CTS(N.B)-1218	1200×1800	160	240	280	47～90	140	5.5	19	5800
CTS(N.B)-1224	1200×2400	160	240	300	82～120	192	7.5	19	6200
CTS(N.B)-1230	1200×3000	160	240	280	80～150	240	7.5	19	7200
CTS(N.B)-1530	1500×3000	180	240	300	90～170	270	11	14	8100
CTS(N.B)-1540	1500×4000	180	240	300	115～220	350	11	14	9300
