弹簧圆锥破碎机
01产品简介
PYD系列多缸液压圆锥破碎机是我公司以生产成本低、使用寿命长、粒形好为设计理念推出的新一代破碎机，主要应用于岩基材料的细碎及超细碎作业，更高的配置功率以满足产量更高、粒度更细的需求，利用层压原理，保证了良好的粒形及料度均匀性。适用范围广，恒定的排料口保证了粒度的可控性，层压破碎提高了粒度均匀性，较高的强度设计保证了从石灰岩到玄武岩、鹅卵石的广泛适应性。
02工作原理
电动机通过三角带驱动水平轴，水平轴上锥齿轮带动偏心套旋转，偏心套绕主轴旋转，并驱动动锥体作旋摆运动，使破碎壁与轧臼壁形成破碎作用。 其中：主轴固定于主机架上；动力传递由水平轴通过锥齿轮带动偏心套完成,物料通过给料装置给入进料斗进入破碎腔，破碎后由下部排出，经出料斗收集排出。
03性能特点
1. 细粒级产品产量更高、质量更好。
2.衬板利用率更高,轧臼壁的旋转磨损补偿使其不偏磨，厚重型衬板提高了利用率。
3.减少停机时间。恒定的过铁释放行程提供了更好的液压保护，液压清腔功能让处理意外停机更快速。
4.更方便快捷换件。破碎壁、轧臼壁更换无需填料，马达辅助拆解，无需装拆机架螺栓。
5.操作简单省力。具有液压马达调整排料口大小、液压清腔功能，无需紧固机架螺栓
6.适用范围广，恒定的排料口保证了粒度的可控性，层压破碎提高了粒度均匀性，较高的强度设计保证了从石灰岩到玄武岩、鹅卵石的广泛适应性。
7.自动化程度高。提供压力、温度、流量、料位等的监测和自动化控制。

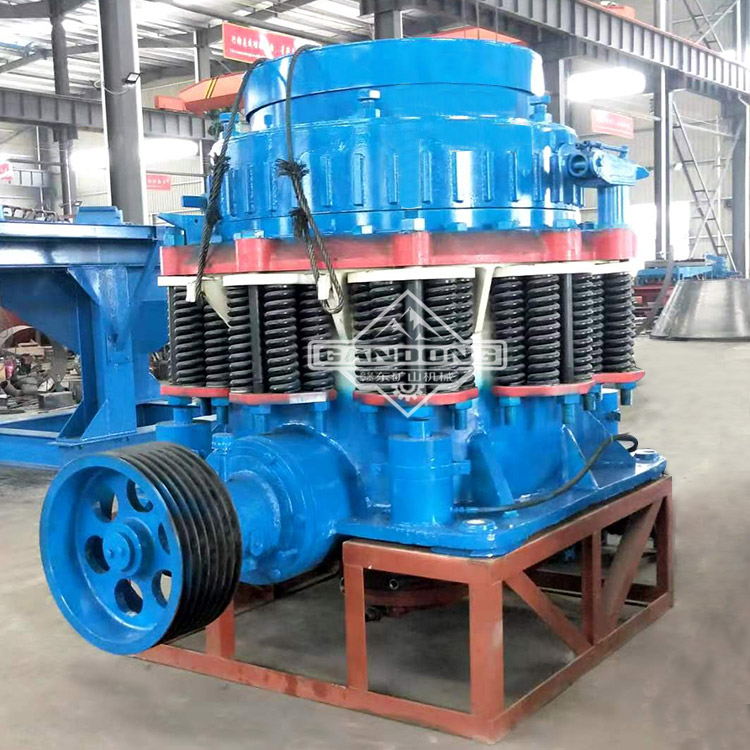

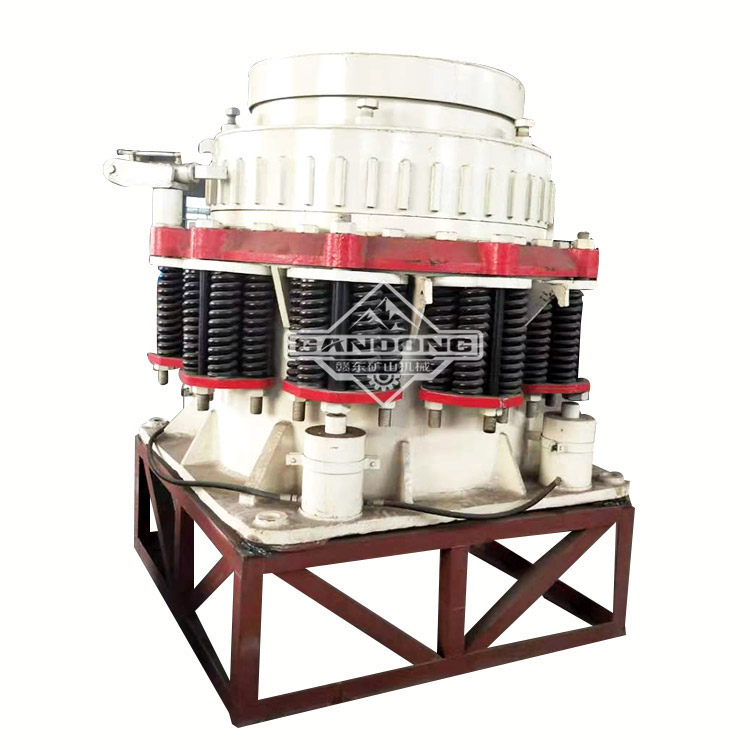

04设备图片
05技术参数
型号 | 直径 （mm） | 最大进料尺寸（mm） | 出料口尺寸 （mm） | 产量 （t/h） | 电机功率 （kw） | 偏心轴转速（r/min) | 重量 （t） | 外型尺寸 （mm） |
PYB600 | ø600 | 65 | 12-25 | 12-25 | 30 | 356 | 5 | 2800×1300×1700 |
PYB600 | Ø600 | 35 | 3-15 | 5-23 | 30 | 356 | 5.5 | 2800×1300×1700 |
PYB900 | Ø900 | 115 | 15-50 | 50-90 | 55 | 333 | 10.2 | 3050×1640×2350 |
PYB900 | Ø900 | 60 | 5-20 | 20-65 | 55 | 333 | 10.2 | 3050×1640×2350 |
PYB900 | Ø900 | 40 | 3-13 | 15-50 | 55 | 333 | 10.3 | 3050×1640×2350 |
PYB1200 | Ø1200 | 145 | 20-50 | 110-200 | 110 | 300 | 24.7 | 4152×2300×2980 |
PYB1200 | Ø1200 | 100 | 8-25 | 50-150 | 110 | 300 | 25 | 4152×2300×2980 |
PYB1200 | Ø1200 | 50 | 3-15 | 18-105 | 110 | 300 | 25.6 | 4152×2300×2980 |
PYB1750 | Ø1750 | 215 | 25-60 | 280-480 | 160 | 245 | 50.3 | 4870×3800×4192 |
PYB1750 | Ø1750 | 185 | 10-30 | 115-320 | 160 | 245 | 50.3 | 4870×3800×4192 |
PYB1750 | Ø1750 | 85 | 5-15 | 75-230 | 160 | 245 | 50.4 | 4870×3800×4192 |
PYB2200 | Ø2200 | 300 | 30-60 | 590-1000 | 260-280 | 220 | 80 | 7705×3430×4852 |
PYB2200 | Ø2200 | 230 | 10-30 | 200-580 | 260-280 | 220 | 80 | 7705×3430×4852 |
PYB2200 | Ø2200 | 100 | 5-15 | 120-340 | 260-280 | 220 | 81.4 | 7705×3430×4852 |
