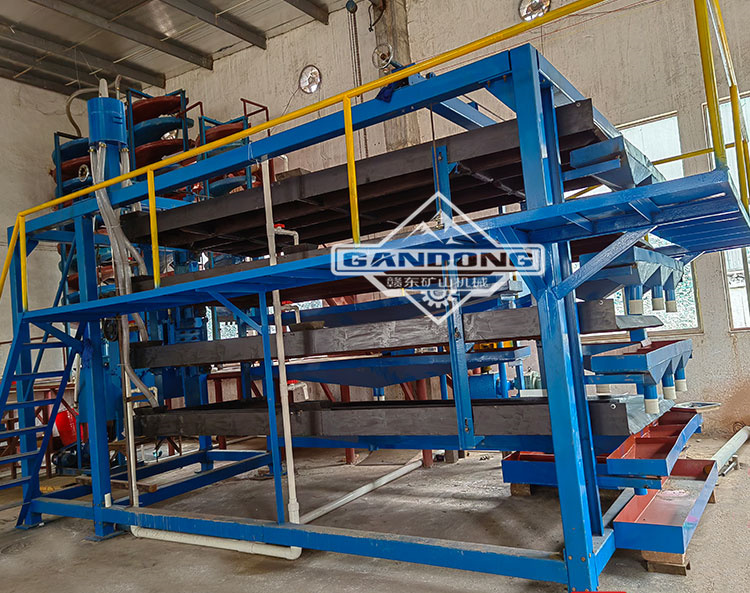

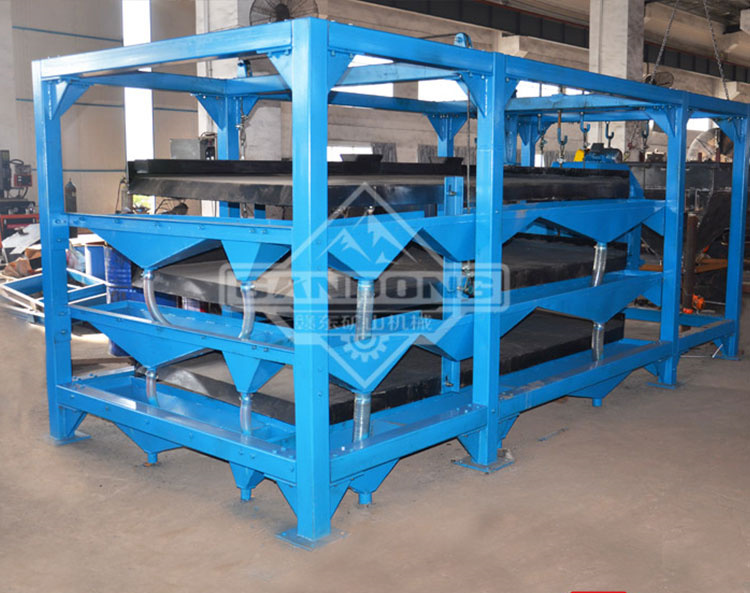

四层悬挂式摇床是一种高效的分选设备，广泛应用于矿物加工、选煤、选矿等领域。其应用和优势如下：

一、应用领域

矿物加工

用于选别钨、锡、钽、铌等有色、稀有和黑色金属矿物，粒度范围为0.2~2mm的矿砂及矿泥。

适用于煤研石中0.2~3mm矿砂及矿泥级别的黄铁矿选别。

选煤

选别0.5~6mm的末煤及0.5~1mm的煤泥。

在粗选作业中表现优异，适合给料性质及给料量变化较小的场景。

其他领域

从具有足够密度差、粒度合适的混合物料中选别有用物质。

二、优势分析

高效利用空间

四层床面设计显著提高单位占地面积的处理能力，减少厂房面积和基建投资。

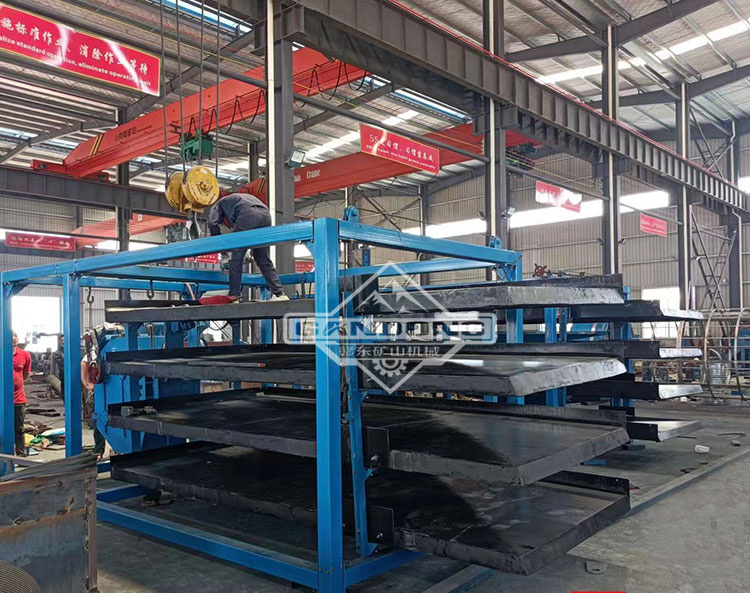

床面分层安装，易装易卸，提高处理量。

节能减振

悬挂式结构摩擦功耗极小，节能减震，无垂直向激振力，不产生垂直跳动。

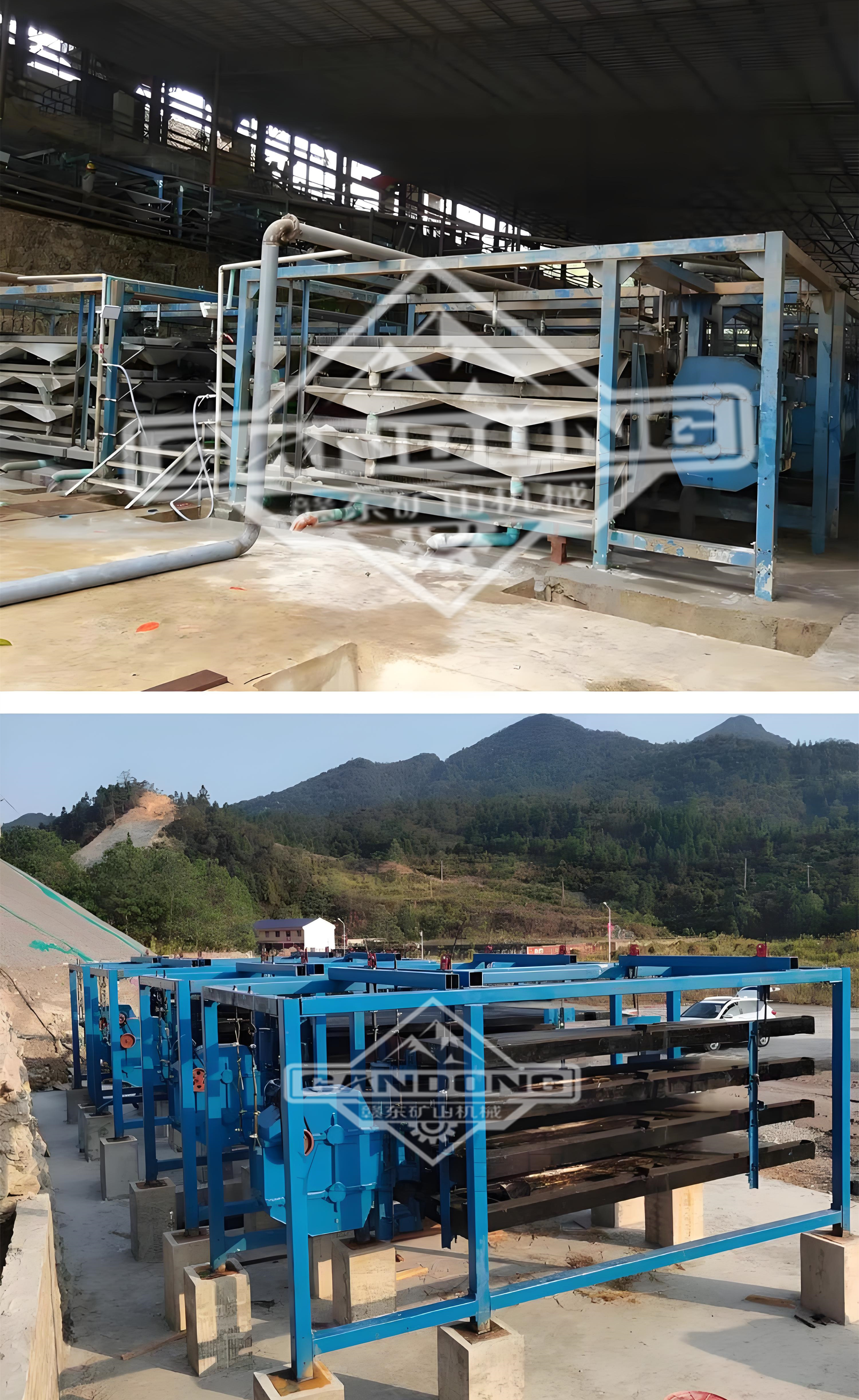

无需笨重基础，安装灵活，可安装在高层楼板或坐落式支架上。

操作与维护便利

传动装置和床面均用钢丝绳悬吊，免去笨重基础，消除对建筑物的振动冲击。

维护简单，运转噪声小，节省动力。

分选效果优异

床面采用蜂窝夹层结构的玻璃钢制造，耐磨、防水、防干裂、防腐，变形小，维修少，使用寿命长。

矿带分布清晰可见，选矿稳定可靠。

灵活调节

采用蜗轮蜗杆调坡装置，可改变床面的横向坡度，适应不同物料需求。

更换不同配重块即可改变摇床冲程，采用变频调速器能轻松改变冲次。

结构稳定

床头与床面通过球窝联接器连动，惯性力传递稳定，确保分选效果。

多偏心惯性齿轮床头设计，使床面作变加速往复运动，分选效率高。

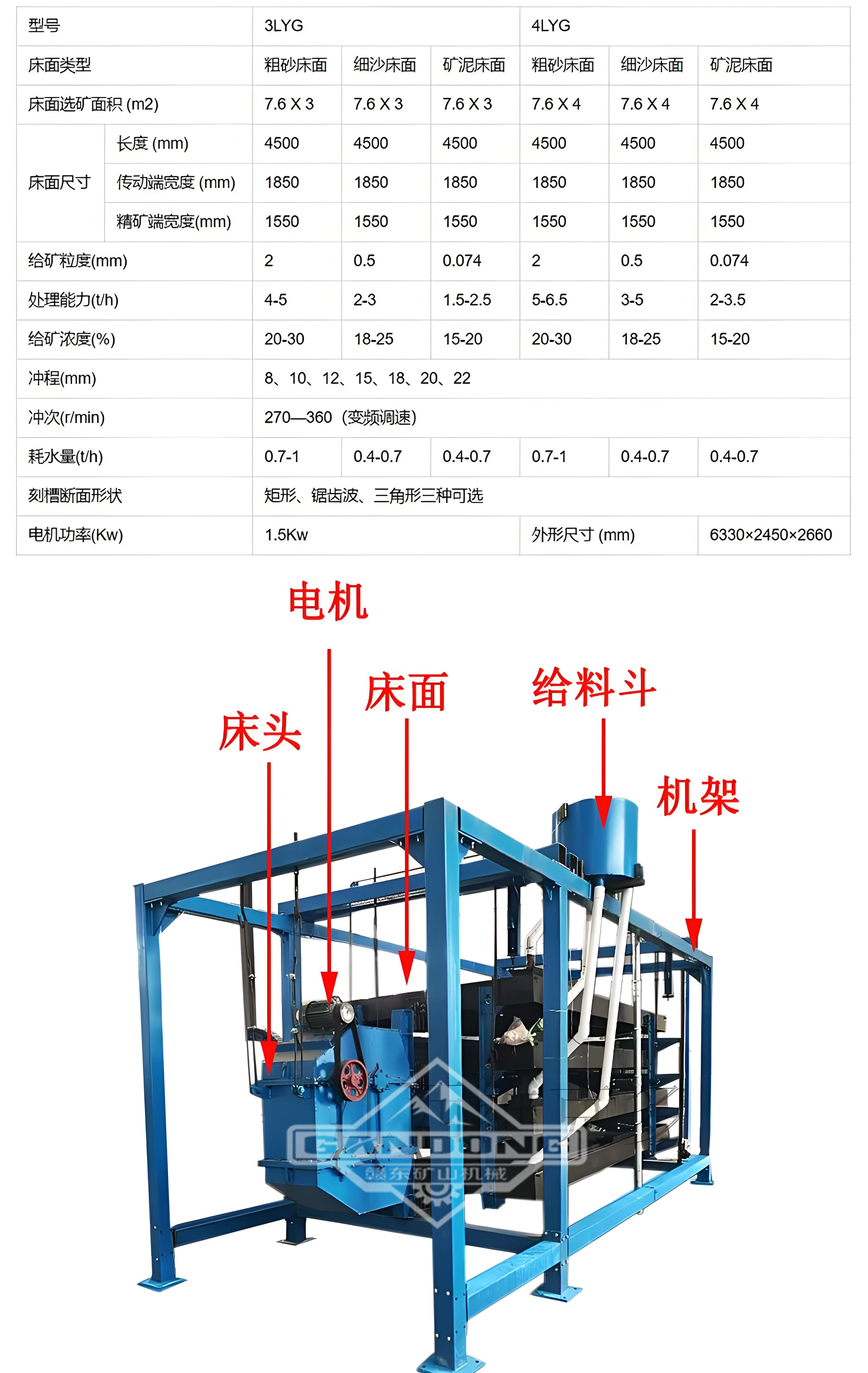

三、技术特点

床面设计：蜂窝夹层结构玻璃钢床面，中心间距400mm，耐磨且变形小。

传动装置：多偏心惯性齿轮床头，结构巧妙，垂直分力自相平衡，无垂直向激振力。

调坡装置：能自锁的蜗轮蜗杆调坡装置，与精矿端钢丝绳连接，改变床面横向坡度。

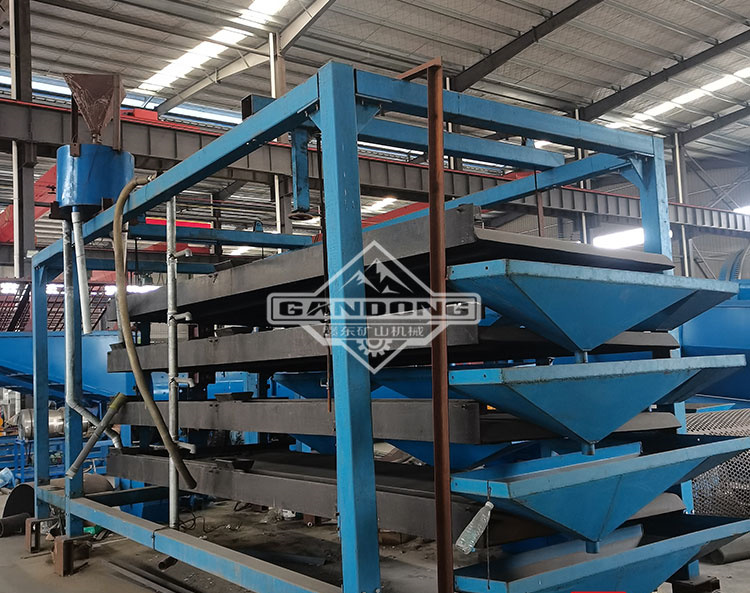

给矿与排矿：矿浆和冲洗水由给矿槽、给水槽分别给到各层床面，产物由精矿槽、中矿槽及尾矿槽排出。

四、经济效益

降低投资成本：减少厂房面积和基建投资，节省动力，降低运行成本。

提高生产效率：单位占地面积处理能力显著提高，分选效率高，适合大规模生产。

延长设备寿命：玻璃钢床面耐磨、防腐，变形小，维修少，使用寿命长。

总结：四层悬挂式摇床通过其高效的空间利用、节能减振、操作便利、分选效果优异等优势，成为矿物加工和选煤领域的重要设备。其灵活的调节能力和稳定的结构设计，进一步提升了设备的适应性和可靠性。
